检具设计之孔深度检具
孔深测量，很多产品生产中都会遇到。在学习的同时，机械工程师提醒大家，根据这个设计去思考一下，跟孔深度对应的杆长度测量检具又该如何设计呢。PART01：需要测量深度的工件图2被测工件PART02：工作原理用手提住提

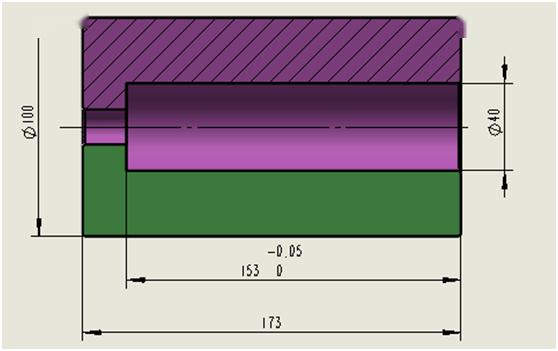

PART 01：需要测量深度的工件
图2 被测工件
PART 02：工作原理
用手提住提环，轻轻将检具放入被测量工件胡孔径内部，侧头与孔底面接触后，轻轻将检具向下压，直到检具体的端面与被测工件孔的大端面完全接触，此时百分表的读数为实际孔深度。测量前，需要使用标准样件将百分表调校到零位。
图3 检具剖视图

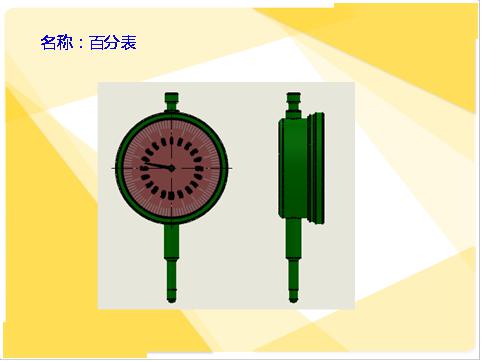

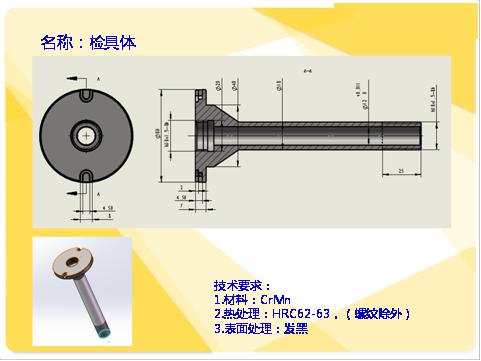

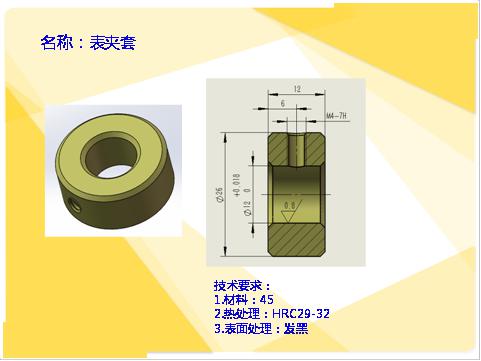

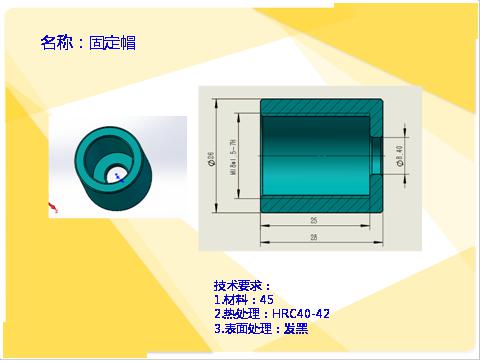

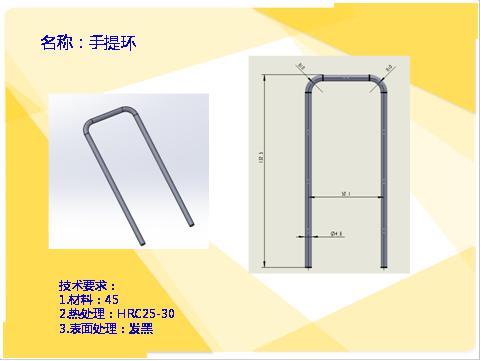

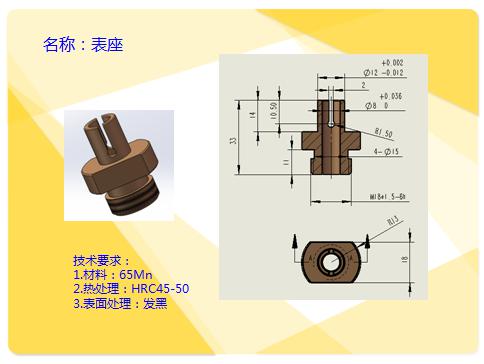

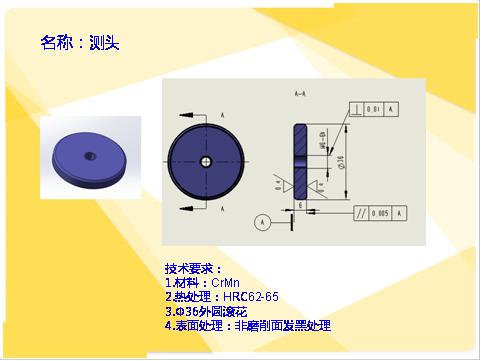

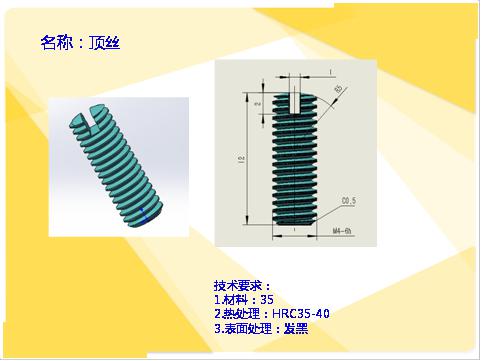

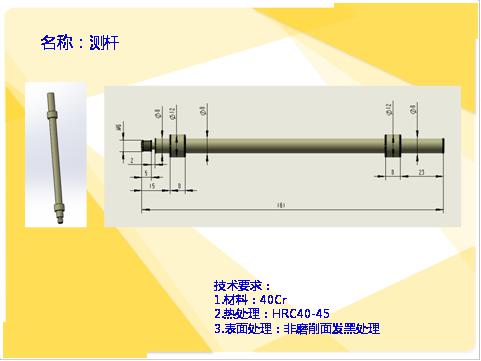

PART 03：组件详细设计图
图4
图5
|
图6
图7
图8
图9
图10
图11
图12
图13 PART 04：检具特点 此次设计的孔深度检具结构简单，方便操作，精度通过读数反馈，可以通过不同测杆的组合，测量不同深度。 |
