频谱分析仪和信号分析仪的区别方法

发布日期:2019-03-12 14:41:00    来源:民族品牌网     浏览次数:8    评论:0
【导读】频谱分析仪常用于链路频率分布测量,因为它相较于其他的产品而言,频率范围比较高,且十分灵敏,所以它于通信设备也十分适用。而
中国民族品牌
品牌详情

频谱分析仪常用于链路频率分布测量,因为它相较于其他的产品而言,频率范围比较高,且十分灵敏,所以它于通信设备也十分适用。而信号分析仪则是利用FFT的特点获得幅度和相位,因而在二、三代移动通信设备中使用较多。

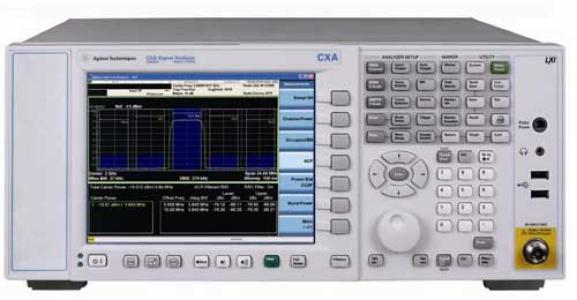

频谱分析仪-民族品牌

早期的频谱分析仪实质上是一台扫频接收机,输入信号与本地振荡信号在混频器变频后,经过一组并联的不同中心频率的带通滤波器,使输入信号显示在一组带通滤波器限定的频率轴上。显然,由于带通滤波器由无源元件构成,频谱分析器整体上显得很笨重,而且频率分辨率不高。既然傅里叶变换可把输入信号分解成分立的频率分量,同样可起着滤波器类似的作用,借助快速傅里叶变换电路代替低通滤波器,使频谱分析仪的构成简化,分辨率增高,测量时间缩短,扫频范围扩大,这就是现代频谱分析仪的优点了。

矢量信号分析仪

矢量信号分析仪是在预定,频率范围内自动测量电路增益与相应的仪器,它有内部的扫频频率源或可控制的外部信号源。其功能是测量对输入该扫频信号的被测电路的增益与相位,因而它的电路结构与频谱分析仪相似。频谱分析仪需要测量未知的和任意的输入频率,矢量信号分析仪则只测量自身的或受控的已知频率;频谱分析仪只测量输入信号的幅度(标量仪器),矢量信号分析仪则测量输入信号的幅度和相位(矢量仪器)。由此可见,矢量信号分析仪的电路结构比频谱分析仪复杂,价位也较高。现代的矢量信号分析仪也采用快速傅里叶变换,以下介绍它们的异同。
